液下渣浆泵结构说明

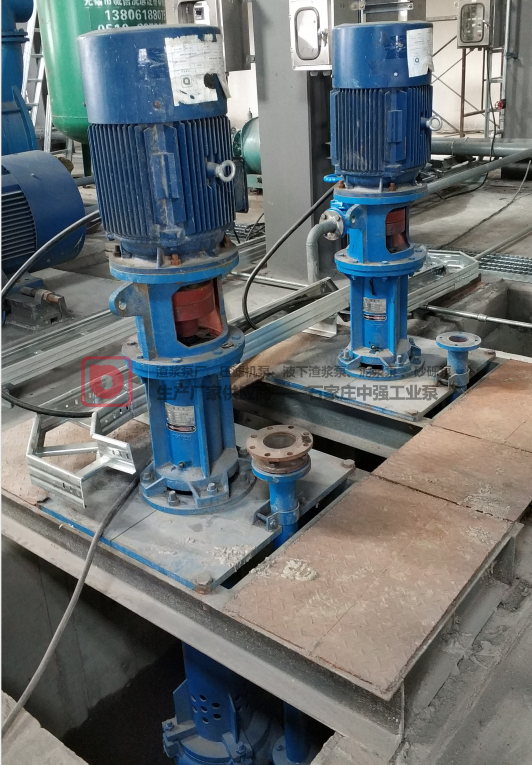

液下渣浆泵为单级，单吸悬臂式结构，用轴承座，支承座，联接管连接泵的水力部件，液体由出液管部件排出，泵的叶轮为半开式叶轮，在叶轮叶片进口延伸处设有搅拌叶片，该泵主要特点是在液下部位的泵轴，有足够的刚度，叶轮，泵壳之间不设轴承，不采用轴封，可以输送含有较大浓度固定颗粒的介质。泵插入液下的长度在800-2000之间，如果需要可以配带吸入管。轴封采用较大泵插入液体中运行，不设轴封，传动由立式电动机安装在电机支承和支承座上，用联轴器与泵相连。泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时针方向旋转。

立式渣浆泵的装配与拆卸

（1）将轴承分别装在轴承盒和轴承座上。

（2）将毛毡圈装在轴承端盖甲、丙和轴承盒上。

（3）将轴承端盖乙、丙装在轴承座上并用螺栓紧固。

（4）将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。

（5）将轴装入轴承座，用螺栓固定，拧上调整螺钉，并将轴承安装在支承座上，将挡水圈套在下部轴承处的适当位置。

（6）将联接管固定在轴承座上，并在联接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵体前盖，并螺栓固定，用轴承盒处的调整螺钉调整叶轮与前盖间的间隙，（控制在1--1.5mm内）sh07调好后用螺母，螺栓紧固。

（7）电机支承安装在轴承座上用螺栓紧固，在轴的上端装联轴器部件，并将电机联轴器用紧固螺钉紧固在电机轴头上，将电机装在电机支承上，并用螺栓，螺母紧固。

（8）从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。
