一、配件名词区分（精准对应）

- 前护板：英文名称 Throatbush，位于泵体进水口端，对接进水管路，主要负责进水导流、稳压缓冲、防护前泵壳。

- 后护板：英文名称 Frame plate liner insert，位于叶轮后侧、密封腔前端，对接副叶轮、减压盖密封系统，主要负责隔离介质、保护后泵壳与主轴组件。

二、整体结构特点

1. 前护板（Throatbush）结构

整体为环形喇叭口导流结构，一体精密铸造成型，流道光滑规整、无死角积渣：

- 进水喇叭导流口：大口径平滑过渡设计，降低进水阻力，避免负压涡流、空化气蚀；

- 环形密封配合面：与蜗壳护套端面紧密贴合，形成密闭水力腔，杜绝介质内泄回流；

- 耐磨加厚工作面：直面高速浆液冲击冲刷，加厚耐磨层设计，抗冲击、耐冲刷、不易穿孔；

- 定位止口结构：精准卡位泵前壳体，安装贴合紧密、无松动、无震动异响。

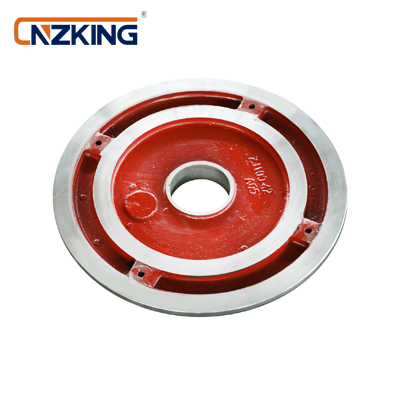

2. 后护板（Frame plate liner insert）结构

采用中心开孔圆盘式耐磨衬板结构，结构坚固、定位精度高：

- 中心轴孔位：供主轴贯穿，与护套、叶轮间隙精准匹配，保障高速运转同轴度；

- 后侧密封对接面：完美适配副叶轮密封总成，配合形成动态密封区间，大幅降低漏浆概率；

- 全域耐磨板面：正面直面浆液冲刷，背面防护泵后壳体，双面防护、全域耐磨；

- 整体加固结构：抗高压、抗泵腔挤压变形，适合高浓度、高压力连续输送工况。

三、核心功能与产品优势（引流重点）

1. 全域防护泵体壳体，大幅降低设备成本

前后护板作为第一道耐磨防护屏障，承接介质全部颗粒冲刷、撞击磨损，全面保护昂贵的铸铁泵壳、泵体机架，真正实现只换易损件、不换整机壳，有效节省企业设备大修费用，是工矿泵最经济的保养配件。

2. 精准导流稳压，大幅提升渣浆泵工作效率

前护板喇叭口导流结构可规整进水流向，消除进水紊乱、涡流气蚀问题，让介质平稳匀速进入叶轮；后护板密闭腔体结构稳定泵内压力，减少内部泄压、流量损耗，有效提升泵体扬程、流量稳定性，避免配件磨损后出现出水不足、压力偏低、效率衰减等常见故障。

3. 配合密封总成，杜绝跑冒滴漏

后护板是副叶轮密封系统的核心配套件，与减压盖、副叶轮精准配合，规整密封腔间隙，有效阻挡颗粒介质侵入密封位，从根源减少串浆、渗水、密封卡死、密封失效等问题，大幅延长整套密封总成使用寿命。

4. 抗气蚀、防堵渣、运行更稳定

光滑精密的流道结构不易结垢、不易堆积矿渣杂物，避免腔体堵塞、泵体过载、震动偏大等故障；加厚耐磨层可耐受持续高速冲刷与颗粒撞击，抗气蚀、抗磨损、抗冲击性能优异，适配24小时连续运行工况。

5. 互换性强、安装便捷、通用性高

全系严格按照国标泵型尺寸铸造生产，通用互换性极强，可直接替代各大品牌同款配件，无需改泵、无需配磨，拆装简单、维修省时，快速恢复设备正常生产。

四、主流材质及对应适用工况

1. 高铬合金材质（Cr27/A05、Cr15Mo3 金属护板）【工矿标配首选】

- 硬度可达HRC58-62，超高耐冲刷、抗磨粒磨损、抗冲击性能；

- 适配：矿山渣浆、洗煤厂煤泥、电厂脱硫浆液、尾矿输送、高浓度大颗粒强磨损工况；

- 优势：使用寿命长、不易穿孔变形、耐高温高压，重载工业工况通用首选。

2. 天然橡胶护板（橡胶内衬护板）

- 弹性韧性极佳、抗气蚀、耐腐蚀、静音减震、不损伤叶轮；

- 适配：细颗粒浆液、弱酸弱碱介质、化工污水、无尖角颗粒腐蚀工况；

- 优势：防结垢、缓冲抗冲击、防腐性能优异，适合腐蚀性、细磨料输送场景。

3. 聚氨酯PU护板

- 超耐磨、抗撕裂、耐弱酸弱碱腐蚀、精度高、流道顺滑；

- 适配：精细砂浆、化工轻微腐蚀浆液、低颗粒磨损工况；

- 优势：耐磨性能优于普通橡胶，精度高、密封性更好。

4. 合金铸铁/球墨铸铁护板（经济型）

- 性价比高、强度稳定、不易断裂；

- 适配：清水、低杂质、轻度污水、低磨损常规工况；

- 优势：成本低廉，适合轻载日常输送场景。

五、通用适配型号（全系列覆盖）

可完美适配市面主流全系工矿泵型号：

- AH、HH、M型卧式渣浆泵全系

- ZT、ZTL、DT系列脱硫泵

- PN、PNL系列泥浆泵

- AF、TF系列泡沫泵

- 大中小型卧式、立式耐磨渣浆泵全系规格

支持各型号金属内衬、橡胶内衬、聚氨酯内衬前后护板定制与替换，适配各种工况改造、旧泵维修换新。

六、产品总结

渣浆泵前护板（Throatbush）、后护板（Frame plate liner insert）是决定泵体效率、密封稳定性、整机使用寿命的核心湿端配件。优质耐磨前后护板，既能全程防护泵体壳体、抵抗浆液冲刷磨损，又能规整水流、稳定泵压、辅助密封防漏，有效解决渣浆泵流量不足、扬程偏低、频繁漏浆、壳体磨损、气蚀损坏等常见问题，是矿山、电厂、化工、冶金行业渣浆泵日常维保、定期更换的核心易损件。
