一、工作原理

护套呈蜗牛螺旋渐开式流道结构，叶轮高速旋转甩出的浆体，沿护套螺旋流道匀速汇集。

通过流道截面积逐渐扩大的设计，将介质动能转化为压力能，提升泵的扬程与输送效率，同时缓冲高速砂石颗粒对泵体外壳的冲击，保护铸铁泵壳不被冲刷击穿。

二、结构介绍

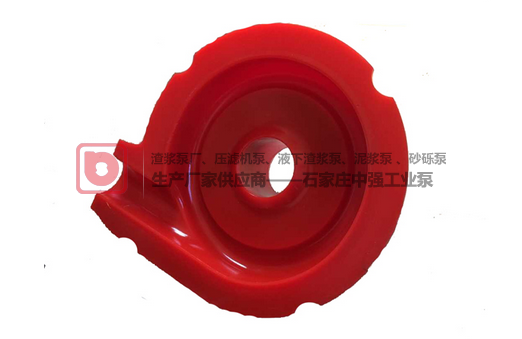

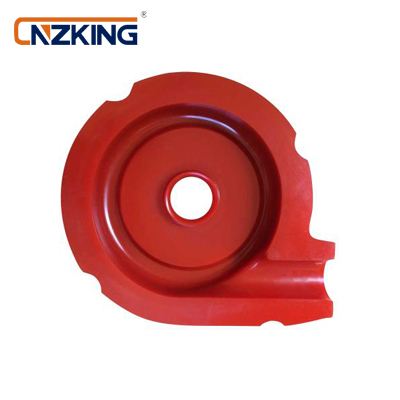

蜗壳护套为整体式精密铸造耐磨内衬，结构贴合泵体腔体，一体化成型，拆装无需配磨，通用性强：

1. 螺旋渐变流道主体

核心工作区域，流道平滑渐变、无死角积渣，保证介质输送流畅、水力效率高，减少湍流与能耗损耗。

2. 出口导流段

对应泵吐出口位置，过渡顺滑，稳流降噪，避免出口涡流造成的冲刷磨损与流量损耗。

3. 外圆定位贴合面

外圆与泵壳内腔精准贴合，定位稳固、无悬空、无震动，高速输送工况下不易松动、变形。

4. 端面密封配合位

与前护板、密封腔体精准对接，保证泵体内部密闭性，杜绝回流、泄压、流量不足等问题。

整体结构特点：一体式整体结构、流道精准、耐磨层厚、水力模型成熟、更换便捷。

三、产品核心特点

1. 整机核心耐磨屏障，保护昂贵泵壳

所有介质冲刷、颗粒撞击全部由护套承担，只换护套、不换泵体，大幅降低设备大修成本，是渣浆泵最核心的防护易损件。

2. 水力效率高，保流量保扬程

原厂水力模型设计，流道均匀顺滑，阻力小、聚流效果好，长期使用不易结垢、不堵渣，稳定维持泵额定流量与扬程，避免磨损后效率骤降。

3. 抗冲击、耐强冲刷、寿命长

专门针对矿石颗粒、灰浆、煤泥、结晶介质设计，耐受高浓度、大颗粒、高速冲刷，不易穿孔、不易开裂、不易变薄。

4. 密封性好、杜绝内泄回流

护套与护板、泵体配合精度高，腔体密闭性好，有效减少泵内部介质回流，提升整体工作效率，降低能耗。

5. 适配性强、互换性高

全系标准化尺寸，通用各大厂家同型号泵体，安装简单、无需改动设备，维修替换方便快捷。

四、常用材质及适用工况

1. 高铬合金材质（Cr27/A05 / Cr15Mo3）【工业主流标配】

- 硬度HRC58–62，超高抗冲刷、抗磨粒磨损性能

- 适用：矿山渣浆、洗煤、电厂脱硫、尾矿输送、高浓度大颗粒恶劣工况

- 优势：硬而耐磨、抗冲击、不易变形穿孔，重载工况首选

2. 天然橡胶R55/耐磨橡胶材质

- 弹性缓冲好、耐腐蚀、抗气蚀、静音耐磨

- 适用：细颗粒浆液、弱酸弱碱、腐蚀性污水、无大颗粒冲击工况

- 优势：不结垢、不伤叶轮、防腐性能优异

3. 聚氨酯材质（PU）

- 高弹耐磨、耐腐、抗撕裂、精细工况磨损极小

- 适用：细砂浆、化工浆液、轻微腐蚀介质

- 优势：耐磨优于普通橡胶，精度高，流道光滑

4. 高铬铸铁、合金铸铁（经济型）

- 性价比高、强度好

- 适用：清水、低杂质、轻度磨损、普通排污工况

五、适配泵型

广泛适配工矿主流泵型：

AH/HH渣浆泵、ZT/ZTL/DT脱硫泵、PN/PNL泥浆泵、AF泡沫泵等全系卧式离心泵过流部件。

六、总结

蜗壳护套（Volute Liner）是整泵水力核心+耐磨核心，直接决定泵的使用寿命、流量效率与运行稳定性。优质高铬护套可有效抗冲刷、防穿孔、保效率，是工矿泵日常替换频次最高、性价比最优的过流易损件。
